Gribsvad – Nr. Aaby – tunnel udvidelser E20

I forbindelse med udbygningen af den fynske motorvej mellem Gribsvad og Nr. Aaby til tre spor i begge retninger, skulle JORTON for Vejdirektoratet forlænge tunnellerne.

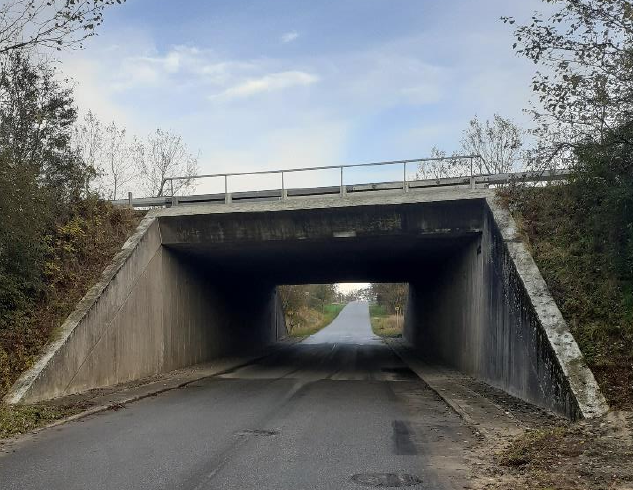

Arbejdet med forlængelse af tunnelerne Indslevvej, Gremmeløkkevej, Ejbyvej, Ålsbovej og Rørupgryden blev påbegyndt i oktober 2020 og afsluttet juni 2021. De eksisterende fløjvægge med tilhørende fundamenter samt de eksisterende kantbjælker blev fjernet for sideudvidelsen. Der blev etableret nye fløjvægge, som blev sammenstøbt med den eksisterende tunnel. De nye fløjvægge blev udformet med samme udtryk som eksisterende for at skabe en helhed. Både fløjvægge og brodæk blev udvidet med ca. 2,0 m.

Entreprisen omfattede mange ingeniørdiscipliner, herunder trafikregulering på motorvejen, nedbrydning, omlægning af diverse afvandingsledninger, interimspuns i de fire hjørner, form-, armering- og betonarbejder, fugtisolering, asfalt og brorækværk.

HOVEDMÆNGDER
– 10 tunnelender at skære og nedbryde inkl. miljøsanering
– 4.300 m2 spuns inkl. stræk og ankerstænger
– 3 tunnellering under motorvej i drift
– 3.700 m2 form
– 260 tons armering
– 3.700 stk iboring af stritter
– 1.650 m3 beton

Projektfakta

Bygherre
Vejdirektoratet
Udførelse
2020 - 2021
Entrepriseomfang
31 mio. DKK
Entrepriseart
Hovedentreprise
